柳州市百朋水泥廠成功使用助磨劑案例展示
2014-06-17 發(fā)布者：
柳州市百朋水泥廠于2011年5月13日開(kāi)始使用我公司生產(chǎn)的助磨劑，進(jìn)行生產(chǎn)性試驗(yàn)。經(jīng)化驗(yàn)室分析，試驗(yàn)效果顯著，大磨試驗(yàn)圓滿(mǎn)成功。
各主要指標(biāo)結(jié)果如下：
1、強(qiáng)度
柳州市百朋水泥廠使用的是旋窯熟料，生產(chǎn)普通硅酸鹽水泥原熟料配比為78%，使用助磨劑進(jìn)行大磨試驗(yàn)后，熟料配比下降到73%，水泥早期強(qiáng)度比原來(lái)還高1-2MPa，后期強(qiáng)度比原來(lái)高2-3 MPa左右，增強(qiáng)效果明顯。另外，助磨劑氯離子檢測(cè)表明，含量低于0.06%，符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)。
2、臺(tái)時(shí)產(chǎn)量
柳州市百朋水泥廠水泥磨規(guī)格為Φ3.2m×13m，混合材以煤渣和粉煤灰為主，臺(tái)時(shí)產(chǎn)量在45t/h左右，使用我公司助磨劑后，臺(tái)時(shí)產(chǎn)量可穩(wěn)定在50t/h以上。
3、混合材摻量
柳州市百朋水泥廠生產(chǎn)普通硅酸鹽水泥摻材為22%左右，主要是粉煤灰和水渣，使用助磨劑后，摻材提高到27%，且出廠水泥各項(xiàng)性能指標(biāo)良好。
經(jīng)過(guò)長(zhǎng)期的使用，結(jié)果表明使用我公司生產(chǎn)的助磨劑，能有效提高水泥強(qiáng)度，增加混合材摻量，降低水泥生產(chǎn)成本，在節(jié)能降耗增產(chǎn)方面有良好的經(jīng)濟(jì)效益。

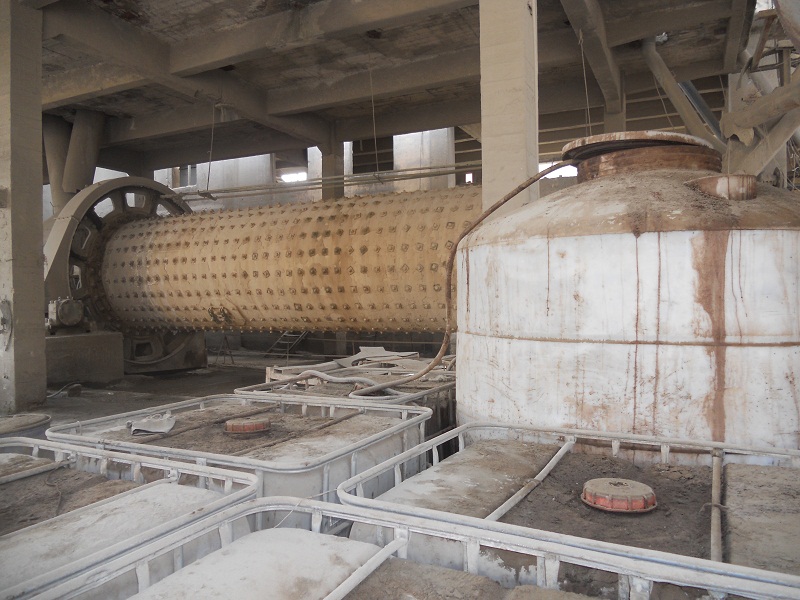

圖1 百朋水泥廠用Φ3.2×13m球磨機(jī)及我公司助磨劑桶
